Tingkat TAHAP | Level 2 | ||||||||||||||
rasio pengurangan | i | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | ||
Torsi keluaran terukur | T2N | Nm | 130 | 135 | 110 | 145 | 145 | 135 | 125 | 110 | 140 | 135 | 110 | 110 | |
in.lb | 1185 | 1195 | 974 | 1260 | 1260 | 1195 | 1012 | 974 | 1239 | 1195 | 974 | 974 | |||
Torsi pengereman darurat Biarkan 1000 kali dalam masa kerja gearbox | T2TIDAK | Nm | 3 x NOM. Output | ||||||||||||
in.lb | |||||||||||||||
Kecepatan masukan terukur (T2N, suhu sekitar 20 °C) | N 1n | rpm | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |
Kecepatan masukan maksimum | n 1 maks | rpm | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | |
Izin pengembalian maksimum | jt | arcmin | PLDR60≤8ARCMIN PLDR+60≤5ARCMIN Dibuat khusus≤3ARCMIN | ||||||||||||
Torsi tanpa beban (nt=3000rmp, gearbox 20 °C) | T 012 | Nm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.1 | |
in.lb | 11.0 | 11.0 | 11.0 | 11.0 | 11.0 | 11.0 | 11.0 | 11.0 | 11.0 | 11.0 | 11.0 | 10.0 | |||
Kekakuan torsi | C t21 | Nm/ arcmin | 10 | ||||||||||||
in.lb / arcmin | 89 | ||||||||||||||
Gaya radial maksimum | F2AMAX | N | 2500 | ||||||||||||
lbf | 550 | ||||||||||||||
Gaya aksial maksimum | F 3RMAX | N | 2000 | ||||||||||||
lbf | 450 | ||||||||||||||
Torsi gulungan maksimum | M 2KMax | Nm | 236 | ||||||||||||
in.lb | 2089 | ||||||||||||||
Kehidupan bekerja | Lh | jam | ≥20000 | ||||||||||||
Efisiensi pada beban penuh | η | % | 92 | ||||||||||||
Suhu sekitar | ℃ | -15~40 | |||||||||||||
F | 5~104 | ||||||||||||||
Suhu maksimum yang diijinkan dari shell | ℃ | +90 | |||||||||||||
F | 194 | ||||||||||||||
pelumas | Pelumasan Hidup | ||||||||||||||
Arah putaran | Input dan output dalam arah yang sama | ||||||||||||||
Tingkat perlindungan | IP65 | ||||||||||||||
Arah pemasangan | Setiap | ||||||||||||||
Kebisingan kerja (i=10 dan n1=3000rpm tanpa beban) | LPAdB(A) | ≤58 | |||||||||||||
Inersia putar | J1 | Kg.cm2 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | |
10-3in.lb.s2 | 3.60 | 3.60 | 3.60 | 3.60 | 3.60 | 3.60 | 3.60 | 3.60 | 3.60 | 3.60 | 3.60 | 3.60 | |||

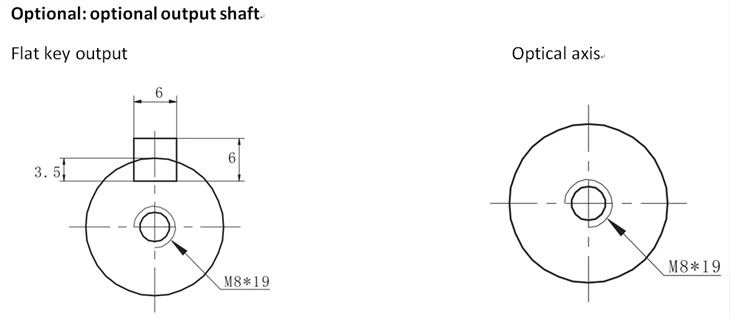

Deskripsi Produk:
Gearbox planetary adalah sejenis peredam dengan keserbagunaan yang luas.
Roda gigi bagian dalam mengadopsi proses pendinginan dan penggilingan atau nitridasi baja paduan karbon rendah.
Gearbox planet memiliki karakteristik ukuran struktur kecil, torsi keluaran besar, rasio kecepatan tinggi, efisiensi tinggi, kinerja yang aman dan andal, dll.
Roda gigi bagian dalam dari gearbox planet dapat dibagi menjadi roda gigi pacu dan roda gigi heliks.
Pelanggan dapat memilih peredam presisi yang tepat sesuai dengan kebutuhan aplikasi.
Fitur utama:
1. Kekakuan tinggi: Karburasi, karburasi bersama nitrogen karbon, perlakuan panas pendinginan yang brilian, keunggulan produktivitas tinggi, pendinginan yang baik.
2. presisi tinggi: Mengadopsi peralatan canggih, dikontrol secara ketat dalam kualitas dan teknologi.
3. torsi tinggi:
(1) Cangkang depan dan cincin gigi mengadopsi desain integral
(2) Desain rangka planet dan poros keluaran yang terintegrasi
(3) Bantalan desain bentang panjang, pastikan kapasitas beban keluaran
(4) Penggulungan jarum penuh, tingkatkan permukaan kontak
(5) Desain modular pelat sambungan motor
4. Kebisingan rendah:
Permukaan gigi heliks dimodifikasi untuk bentuk gigi dan mengarah untuk mengurangi dampak dan kebisingan gigi pada input dan output,
kemudian meningkatkan masa pakai gigi secara signifikan.
KEUNTUNGAN KAMI
Desain& teknologi
Kami merancang dan teknologi
1. Antarmuka transmisi gigi mengadopsi bantalan rol jarum penuh tanpa sangkar,
meningkatkan area kontak untuk meningkatkan kekakuan struktur dan torsi keluaran.
2. Pembawa planet dan poros keluaran mengadopsi desain struktur terintegrasi untuk
meningkatkan kekompakan struktur sambil memastikan kekakuan torsi maksimum.
3. Menggunakan pelumas sintetik dan mengadopsi desain penyegelan kelas perlindungan IP65,
minyak pelumas tidak bocor dan bebas perawatan.
4. Dengan memangkas profil gigi dan ujung permukaan gigi sekrup untuk mengurangi benturan dan kebisingan roda gigi masuk dan keluar,
membuat proses penyambungan roda gigi lebih stabil dan meningkatkan masa pakai sistem roda gigi.
5. Peredam mengadopsi desain roda gigi heliks, dan rasio penyambungan profil giginya lebih dari dua kali lipat dari roda gigi taji biasa.
Ini memiliki karakteristik kelancaran, kebisingan rendah, torsi output tinggi dan reaksi balik rendah.
Layanan teknis:
Menurut parameter relevan yang disediakan oleh pelanggan, perangkat lunak teknik SIGRINER digunakan untuk membuat diagram kurva beban gerak dari peralatan mekanisme untuk mendapatkan parameter yang sesuai dan menurunkan kurva beban gerak. Menampilkan parameter penting dan indeks beban secara intuitif dalam sistem transmisi untuk membantu pelanggan melakukan desain struktural yang wajar.
SIGRINER menyediakan database motor dari 500 produsen motor servo di seluruh dunia.
Pelatihan pelanggan:
Kami merasa terhormat untuk memberi Anda keahlian komputasi dan desain transmisi terapan kami. Kami dapat memberikan pelatihan yang relevan sesuai dengan kebutuhan Anda. Silakan hubungi teknisi kami., atau hubungi:+8615679703928(whatsapp/wechat)
Aplikasi:
PBM (standar)
Aplikasi Siklus (ED≤60%)
Aplikasi dinamis tinggi
Akurasi posisi tinggi
Operasi terbalik
