Dalam industri manufaktur modern, pemrosesan material merupakan mata rantai yang penting. Namun, saat ini, banyak tautan pemrosesan material yang masih menggunakan metode pengajaran manual untuk menghasilkan dan mengedit jalur pemesinan, sehingga menuntut pengalaman dan keterampilan operator yang tinggi, dan juga membatasi peningkatan efisiensi kerja.
Untuk mengatasi masalah ini, tim pengontrol gerak waktu yang baru telah mengembangkan perangkat lunak yang disebutAdAutomationStudio-CAM(selanjutnya disebut CAM) berdasarkan pengalaman penelitian dan pengembangan selama bertahun-tahun. Dengan mengonversi grafik dan data lintasan pemesinan menjadi instruksi mesin, pengeditan pemesinan visual dapat dicapai, memberikan solusi otomatis yang efisien, akurat, dan andal untuk pemrosesan material.
Kasus 1: Pengolahan batu
Pengolahan batu tradisional selalu menjadi pekerjaan yang membosankan dan memakan waktu, dan penerapan teknologi visi industri dan kombinasi perangkat lunak CAM, serta penggunaan kartu kendali bus ADT-6320E EtherCat, untuk mencapai pengolahan batu tradisional inovasi proses pengolahan batu.

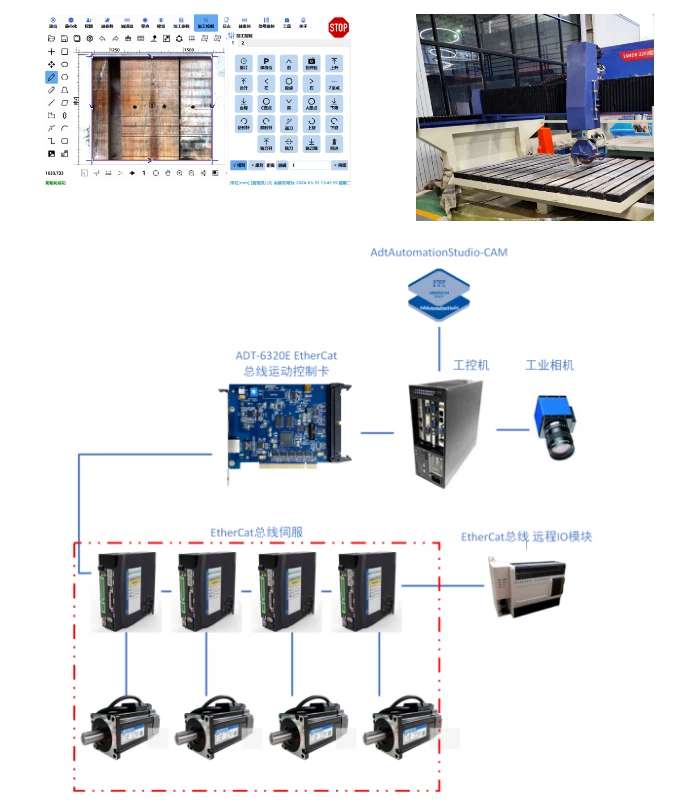

Konfigurasi aplikasi pelanggan
· ADT-6320Kartu kendali gerak bus E-B08 EtherCat 1 set
· Servo bus EtherCat 4 set
· 1 set kamera industri
Parameter aplikasi pelanggan
· Akurasi: ±1mm
Keuntungan industri
· Mendukung pemotongan berbentuk
· Atur pisau hanya sekali
· Mendukung beberapa pemotongan grafis secara bersamaan untuk meningkatkan efisiensi kerja
· Mendukung file impor DXF
· Mendukung pencitraan kamera waktu nyata untuk pengeditan lintasan fisik, dll
Ringkasan kasus pemrosesan batu
Melalui kartu kendali ADT-6320 dan perangkat lunak CAM serta sistem visi industri untuk mencapai komunikasi dan koordinasi data yang cepat, sehingga proses pemrosesan batu menjadi visual, operator dapat mengamati keadaan batu secara real time di komputer, pengeditan dan penyesuaian online, sementara Anda dapat menyesuaikan program pemotongan secara real time, sesuai dengan bentuk batu sebenarnya untuk mengoptimalkan, Kesalahan dan pemborosan dalam proses pemotongan batu tradisional yang mengandalkan pengalaman dapat dihindari, dan keakuratan serta efisiensi pengolahan batu sangat meningkat.
Kasus kedua: Pemolesan ketel
Perangkat lunak CAM dikombinasikan dengan penerapan pengontrol gerak terprogram SC30 mewujudkan aliran proses dari pengeditan online trek hingga pemrosesan otomatis produk, menjadikan operasi pengajaran manual yang membosankan dalam proses pemesinan tradisional menjadi masa lalu.
Konfigurasi aplikasi pelanggan
· Pengontrol gerakan SC30 1 yang dapat diprogram
· 5 set servo pulsa kinerja tinggi
Parameter aplikasi pelanggan
· Akurasi: ±0.1mm
Keuntungan industri
· Mendukung berbagai pemolesan permukaan ketel
· Atur pisau hanya sekali
· Mendukung file impor DXF
· Penyesuaian dan pengeditan lintasan visual
Ringkasan kasus pemolesan ketel
Melalui kombinasi perangkat lunak CAM dan pengontrol SC30, operasi pengajaran manual yang membosankan dalam proses pemesinan tradisional dapat disederhanakan dan dioptimalkan. Operator tidak perlu lagi melakukan langkah-langkah pengajaran yang membosankan, namun melalui pengeditan online dan penyesuaian parameter untuk mencapai pembangkitan dan optimalisasi lintasan pemesinan, tidak hanya sangat mengurangi kesalahan manusia dan waktu produksi; Selain itu, kontrol multi-axis linkage (RTCP) mewujudkan jalur pemrosesan yang kompleks dan persyaratan proses, serta meningkatkan akurasi dan konsistensi pemrosesan.
